Automatisering van boorprofielen

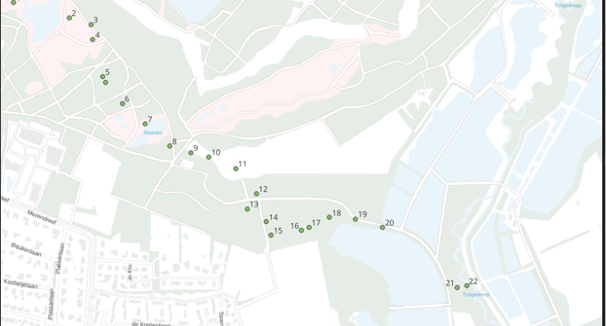

Figuur 1: gradiënt van boorpunten in het veld.
De Bosgroepen verrichten veel bodemboringen in het veld. Deze boorprofielen worden in een dwarsdoorsnede gezet in een visueel beeld. Dit is zeer behulpzaam om grip te krijgen op, en beter begrip te krijgen van de condities en potenties in een gebied. Medewerkers én opdrachtgevers zijn hier heel blij mee. Tot voor kort werden dergelijke individuele boorprofielen en de dwarsdoorsnedes handmatig samengesteld (zie figuur 2); een nuttige, maar zeer tijdrovende klus.

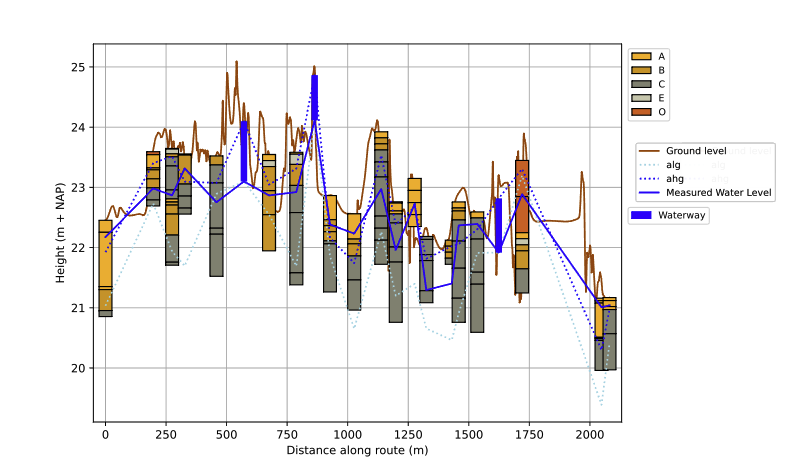

Afgelopen periode is in opdracht van de Unie gewerkt aan een tool, de Cross Section Generator (of afgekort CSG), om dit proces te automatiseren. Het resultaat: een QGIS plug-in dat een dataset van grondboringen automatisch omzet naar een dwarsdoorsnede. In de huidige situatie zijn de bodemkundige ‘horizonten’ weer te geven in de doorsnede, zie figuur 3. Het doel is om ook andere kenmerken te visualiseren, zoals de textuur van de bodem (zand of juist leem of klei), de dikte van het veenpakket en de zuurgraad op verschillende diepten in de ondergrond. Er zijn nog een aantal technische ontwikkelingen nodig om de CSG plug-in goed te laten werken.
Ook voor de publicatie zijn nog een aantal stappen te zetten. CSG wordt open source ontwikkeld. CSG zal t.z.t. publiek beschikbaar komen via de QGIS plug-in bibliotheek. De Bosgroepen menen namelijk dat de CSG plug-in breed ter beschikking moet komen, voor opdrachtgevers en opdrachtnemers met name ten behoeve van landschapsecologische systeemanalyses. Financiering en samenwerking is voor de CSG plug-in van groot belang. Zie jij hier potentie in? Neem dan zeker contact met ons op.
